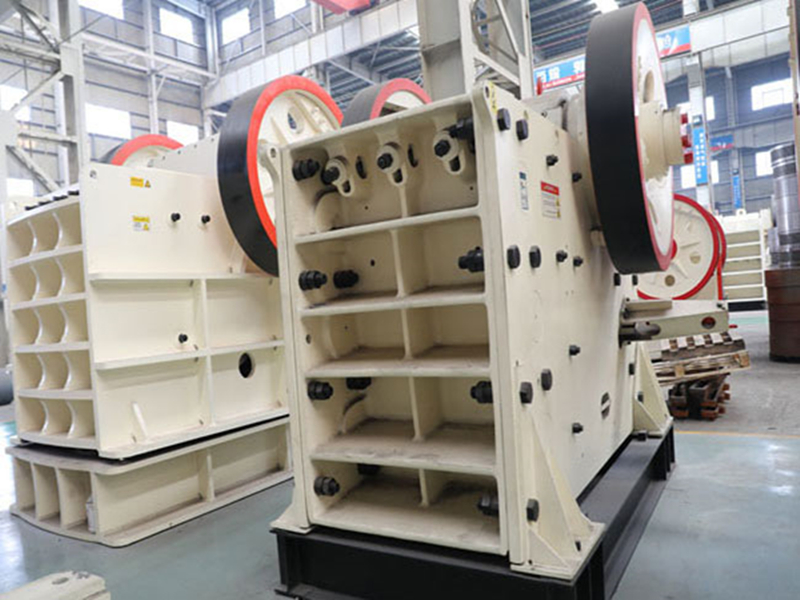

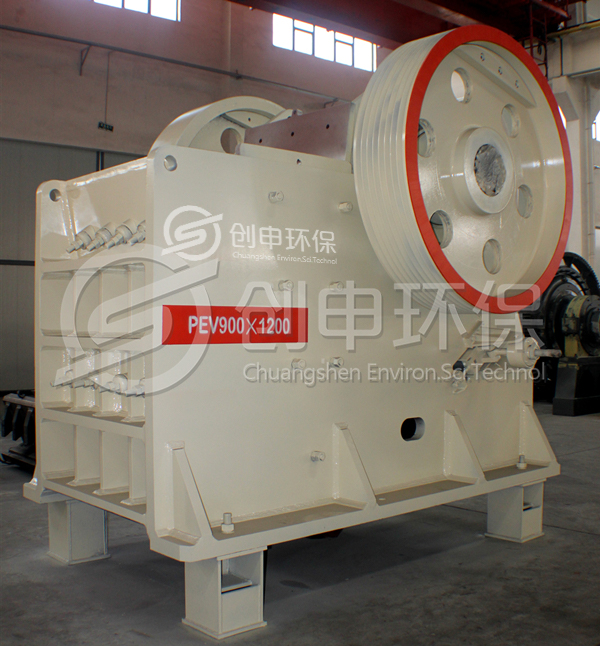

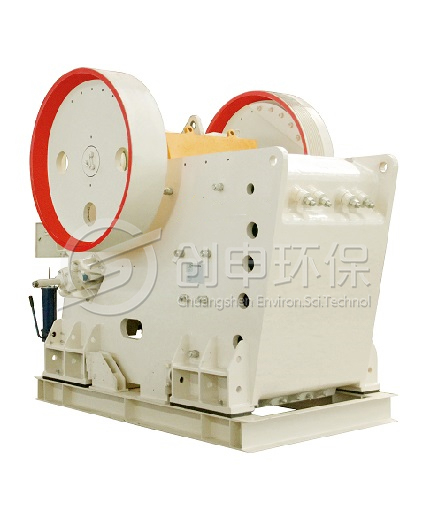

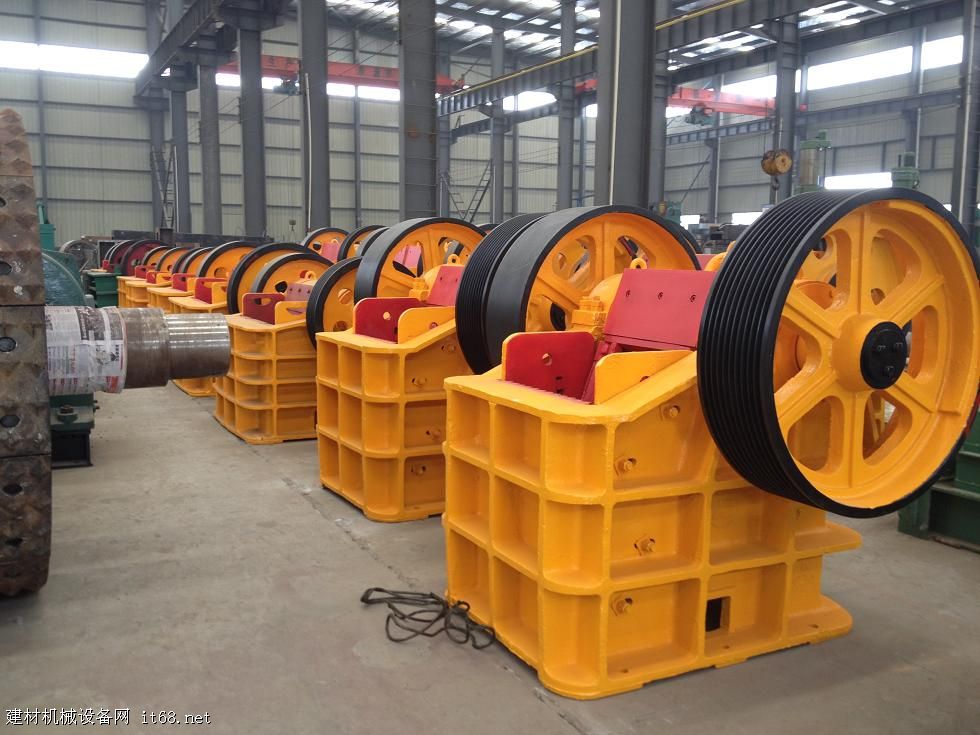

PE顎式破碎機

PE顎式破碎機適宜于破碎各種礦石、礦渣和混凝土等中高硬度脆性物料，顎式破碎機用于破碎各種礦物和巖石的第一道工序，可一次性加工抗壓強度不高于320兆帕至中等粒度的各種礦物。它常與圓錐破碎機、反擊式破碎機、制砂機等配套砂石生產線，被廣泛應用于冶金、礦山、化工、水泥、建筑、電力、水利、交通、耐火材料及陶瓷等行業的粗碎和中細碎作業中。

河卵石、方解石、石英石、大理石、鵝卵石、膨潤土、鐵礦石、青石、山石、水渣、石灰石、風化砂、輝綠巖、花崗巖、玄武巖等

120-1500mm: 進料粒度

1-2200t/h: 處理能力

5.5-400kw: 功率

15713668987

— 產品介紹 —

? ? ? 顎式破碎機主要用于破碎抗壓強度在320MPa以下的礦石材料，破碎比大，效率高，處理量大，性能穩定，是目前普遍使用的破碎機。河南創申環保生產的PE顎式破碎機采用具有過載保護功能的復擺顎式破碎機設計原理，機械遇到過載材料破碎時，可以通過肘旋轉裝置自動折斷，避免突然增加負荷對機體的沖擊。顎式破碎機用于破碎多種礦物巖石的第一道工序，常與圓錐破碎機、反擊式破碎機、制砂機等組成一整套砂石生產線，廣泛應用于冶金、水利、交通、礦山等領域。

— 產品優勢 —

整體鋼架底座：采用飛輪設計，有效減少震動，機器運轉更平穩，同時電機座和主機一體化結構，使安裝更加簡便，節約占用空間、降低使用成本。

易操作易保養：采用墊片式排料調整裝置，集中潤滑系統，易操作易保養；顎板為對稱結構，磨損后可上下對調使用，增長使用周期，節約更換成本。

耐受強力沖擊強：分體式焊接鑄鋼機架，結構簡單，耐沖擊能力強；重型偏心軸和軸承，保證了動顎總成的耐沖擊性；動顎上方安裝重型護板，以承受物料的強力沖擊。

過載保護機制：設備在工作時，可能會有超過其破碎能力的物料進入，這些物料會對設備運行產生不良影響，甚至?xí)p毀設備，此時肘板會自行斷裂，保護設備不受破壞。

高質材料精加工：顎板、邊護板材質為高錳鋼，肘板材質為灰鑄鐵，偏心軸材質為高強度鍛鋼，經過多次精密的機械加工、熱處理和探傷檢查制成，具有足夠的剛度和強度。

排料調整方便：破碎腔采用對稱“V”形結構，使實際進料口寬度與名義進料口寬度相一致，更利于快捷方便的調整排料口，其中設備還裝有楔塊排料口調整裝置，更簡單、安全和快捷。

— 產品原理 —

? ? ? ?顎式破碎機主要由機架、偏心軸、大皮帶輪、飛輪、側護板、肘板、肘板后座、調隙螺桿、復位彈簧、固定顎板與活動顎板等組成。顎式破碎機破碎方式為曲動擠壓型。工作時，PE顎式破碎機的電機驅動皮帶和皮帶輪，通過偏心軸使動顎前后上下擺動。當動顎推動動顎板向定顎板運動時，物料被粉碎或壓碎。當動顎和動顎板在偏心軸和彈簧的作用下后退時，先前粉碎或切碎的材料從顎板下排出口排出。隨著電機的不斷轉動而破碎機動顎作周期性的粉碎和出料，從而實現批量生產。

— 技術參數 —

型號	給料口尺寸 (mm)	最大進料粒度	排料口調整范圍 (mm)	處理能力 (t/h)	功率 ?(kW)	外形尺寸 L×W×H(mm)	重量 (t)
PE150×250	150×250	125	10-40	1-3	5.5	720×660×850	0.8
PE250×400	250×400	210	20-60	5-20	15	1300×1090×1270	2.8
PE400×600	400×600	340	40-100	16-60	30	1730×1730×1630	7
PE500×750	500×750	425	50-100	40-110	55	1980×2080×1870	12
PE600×900	600×900	500	65-160	50-180	75	2190×2206×2300	17
PE750×1060	750×1060	630	80-140	110-320	110	2660×2430×2800	29
PE900×1200	900×1200	750	95-165	220-450	132	3380×2870×3330	52
PE1000×1200	1000×1200	850	195-265	315-500	132	3480×2876×3330	55
PE1200×1500	1200×1500	1020	150-350	400-800	160-220	4200×3300×3500	100.9
PE1500×1800	1500×1800	1200	220-350	500-1000	280-355	5160×3660×4248	122
PEX150×750	150×750	120	18-48	8-25	15	1200×1530×1060	3.8
PEX250×1000	250×1000	210	25-60	16-52	37	1560×1950×1390	7
PEX250×1200	250×1200	210	25-60	20-61	45	2140×1660×1500	9.7
PEX300×1300	300×1300	250	20-90	16-105	55	2720×1950×1600	15.6
